鐵路信號機房智能標志牌系統
鐵路信號機房智能標志牌管理系統,將普通標志牌替換為帶有NFC芯片的電子射 頻標簽的智能標志牌,利用NFC近場通訊技術進行標簽識別,將機房所有標志牌信息 與設計圖紙進行電子化存儲,系統綜合了信號專業知識、信號系統故障維修知識,對 故障現象、設備與圖紙進行關聯,并通過系統打開相關圖紙,在圖紙和系統提示的幫 助下,引導駐站值班人員快速找到對應圖紙,縮短故障查找時間。
室內標志牌

新型鐵路室內標志牌內部嵌入一 枚微型NFC標簽,實現利用NFC近場通 訊技術獲取標志牌內容及標志牌相關 信息。

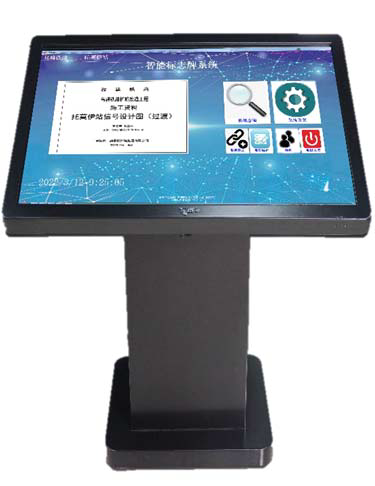

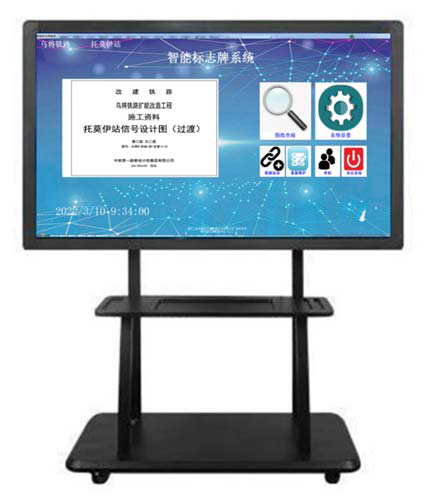

充電式一體機


底座帶滑輪、內置可充電電源,便于移動使用,內置電源滿足正常使用 4小時以上;顯示器尺寸27英寸 (可定制尺寸),便于圖紙的查閱,屏幕為 觸摸屏,便于系統操作。尺寸及外觀均可定制。 ?

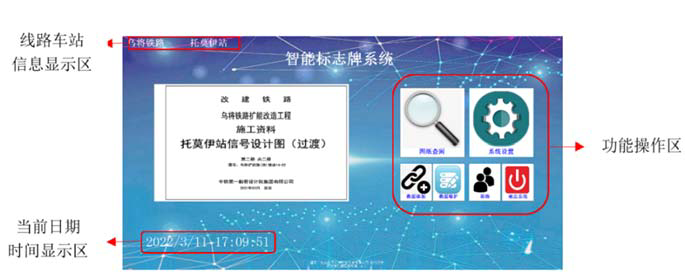

系統軟件使用說明

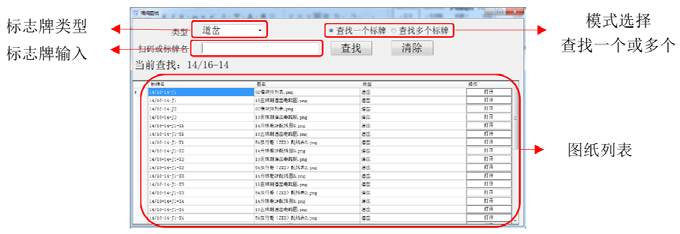

① 圖紙查閱功能

標志牌類型:信號機、道岔、軌道電路、正線電碼化、區間結合等。
標志牌輸入:可以用讀卡器直接掃描標志牌自動輸入;也可以手動輸入標志牌內容/部 分內容(支持部分關鍵字模糊搜索)。
模式選擇:查找一個標牌,即每次只能顯示一個標志牌關聯圖紙,再次查找時,上一次 查找結果全部清空;查找多個標牌,即再次查找時,上一次查找結果不變,增加顯示新的查 找結果。
圖紙列表:顯示當前查找的所有圖紙結果,雙擊圖紙顯示所在行或點擊行“打開”按鈕, 可打開對應圖紙,以供查看,可同時打開多個圖紙。
② 圖紙查看功能
可對圖紙進行全屏查看、部分放大縮小、平移拖動等。 ?

③ 數據添加功能(此內容可出廠前依據實際情況配置完成)

編碼為標志牌內置芯片串碼,此串碼具有唯一性,確保對應唯一標志牌。
名稱為手動輸入標志牌顯示內容。
備選圖紙為全部圖紙,可多選/單選,通過“添加”“刪除”操作,將圖紙與編碼、名稱、 類型相關聯,進行保存。

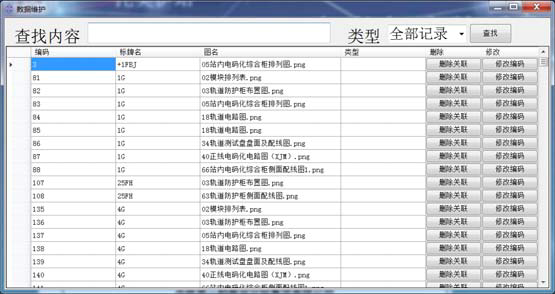

④ 數據維護功能(此內容需高級權限密碼確認,以免誤操作造成數據丟失)

“刪除關聯”可以刪除單條數據,對已保存數據進行刪除操作。
“修改編碼”可以修改某個標志牌的單條/全部數據,在標志牌丟失/損壞時替換新的標
志牌時使用。
