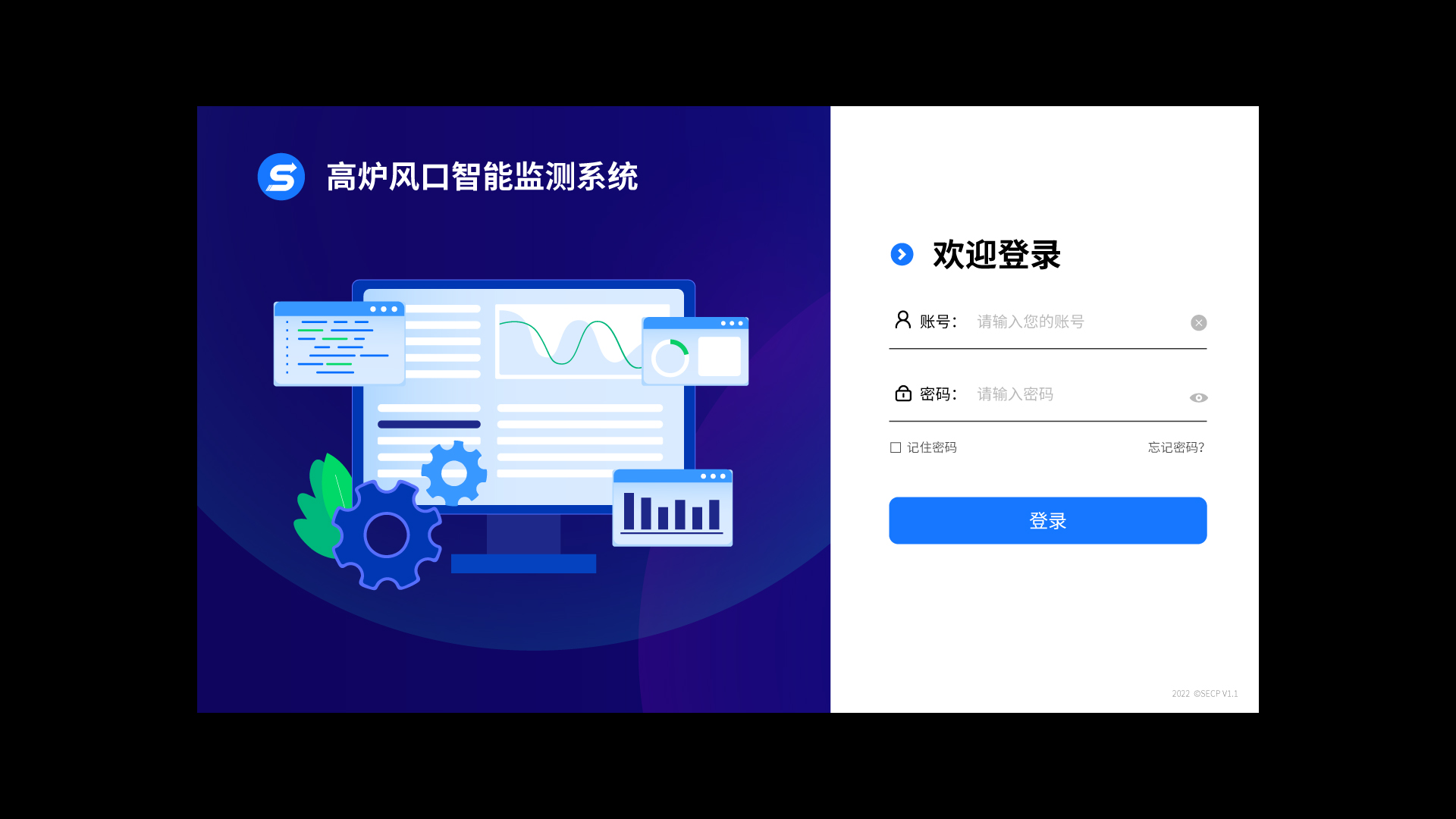

登陸窗口：輸入用戶名和密碼，驗證成功后登陸，進入主界面窗口；如果驗證失敗，提示失敗原因；如果超過5次失敗，鎖定10分鐘

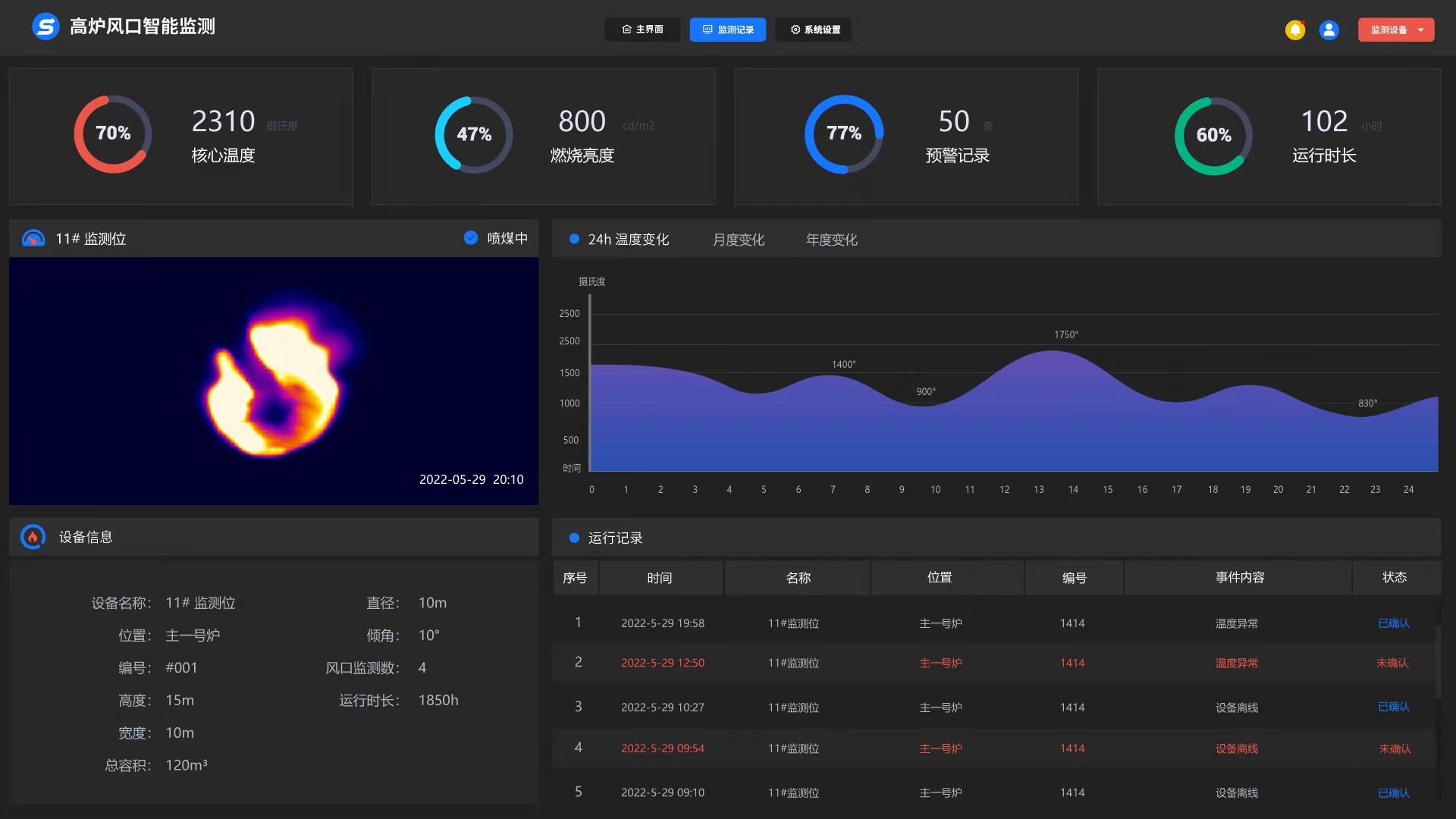

主界面：

高爐信息模塊：顯示高爐信息，

預警信息模塊：顯示預警信息，列表形式

運行記錄模塊：顯示運行記錄信息，列表顯示

溫度曲線顯示模塊：實時顯示溫度曲線變化

視頻顯示模塊：顯示四個熱成像設備的視頻圖像，雙擊進入設備信息窗口

設備監測窗口：

統計顯示：溫度數值，燃燒亮度數值，燃燒亮度數值，運行時間

監測視頻：熱成像視頻圖像

溫度顯示：溫度顯示趨勢圖，按照1小時，一天，一個周區間顯示

設備信息：顯示設備詳細信息

運行信息：

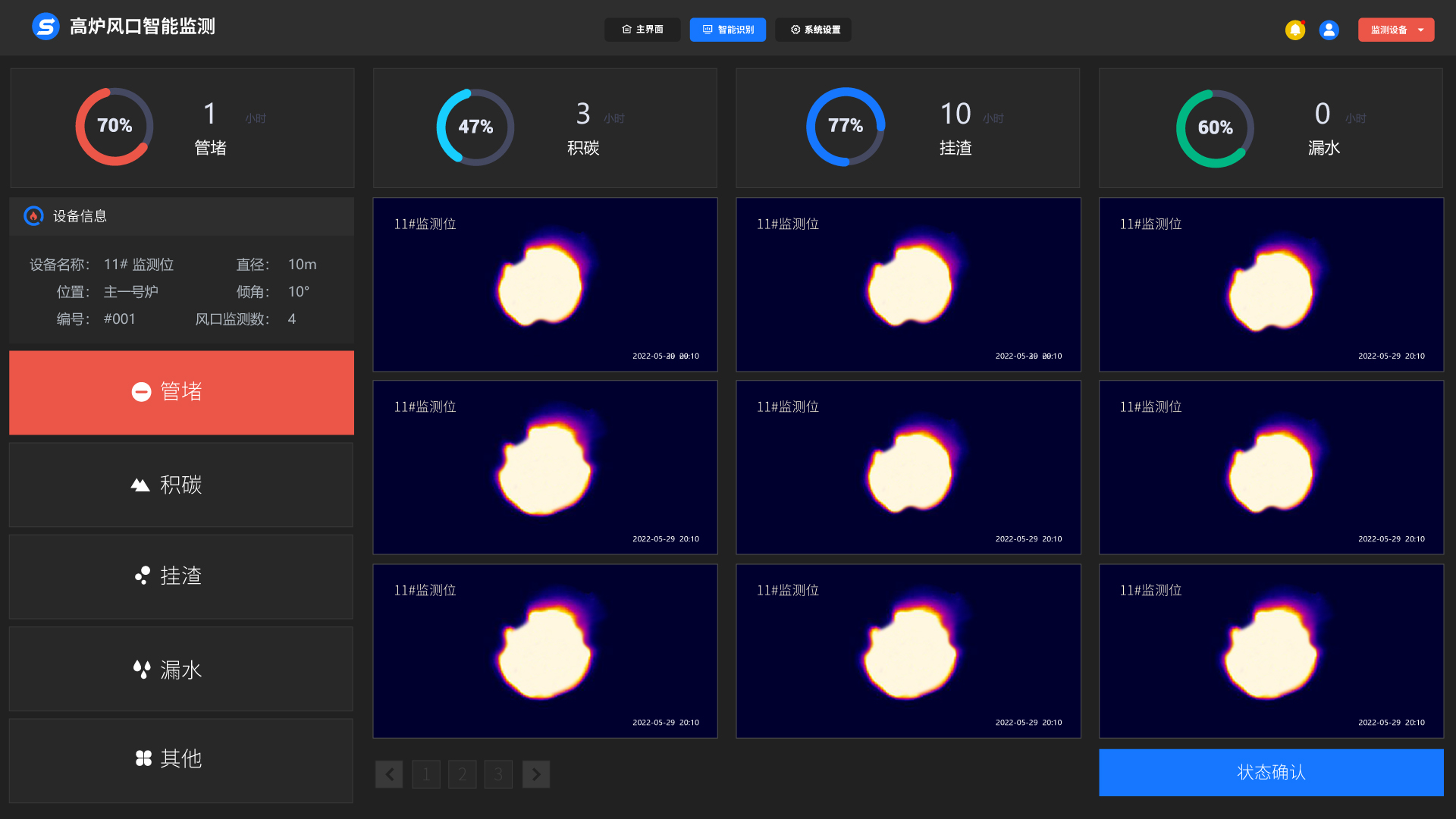

智能識別窗口：

統計模塊：顯示疑似圖形的類型數值

設備信息：顯示熱成像設備信息

識別模塊：選擇識別類型，右側顯示選擇類型的疑似圖形，鼠標點擊選中圖像，點擊狀態確認按鈕后，選中的圖像進入識別庫，疑似圖像重新排列。

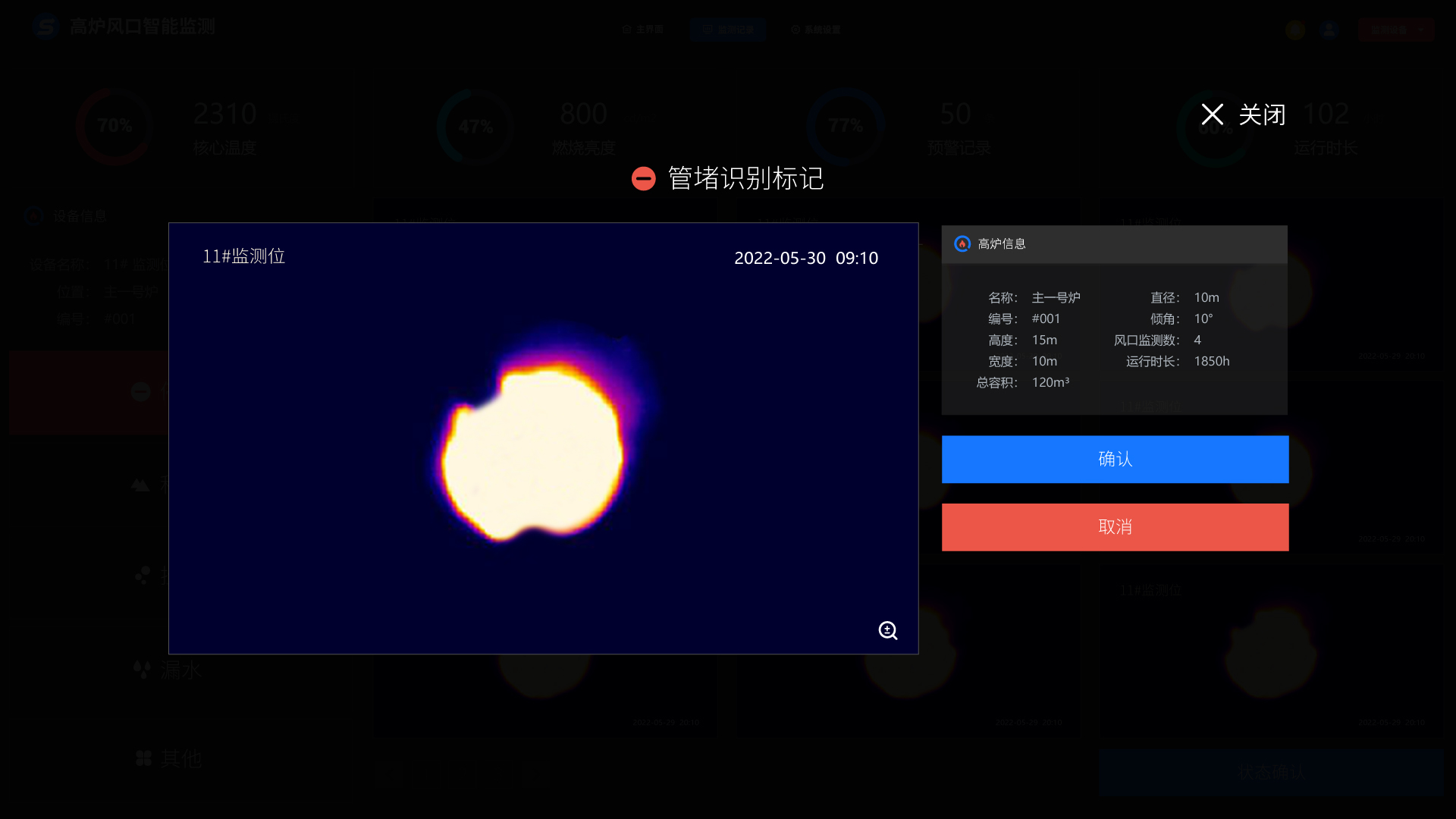

可以雙擊識別圖像，彈出識別窗口

系統后端運行：

用戶登陸后，系統監測熱成像驅動是否正常，熱成像圖像視頻是否正常

每分鐘截取熱成像視頻圖像

數據庫：

用戶信息表：用戶名，密碼，權限，登陸時間，創建時間

溫度數據表：設備編號，溫度，時間

高爐信息表：高爐名稱，高度，寬度，總容積，直徑，傾角，風口監測數，運行時長

設備信息表：設備編號，設備名稱，位置，參數信息等

運行記錄表：設備編號，類型，時間

預警記錄表：設備編號，類型，是否確認

識別圖形表：設備編號，類型，是否識別
